Amerykański gwint zunifikowany (UN): Zgodny z normą ANSI/ASME B1.1, kąt gwintu wynosi 60°.
Konstrukcja z trzema zębami: narzędzie ma trzy krawędzie skrawające, które mogą przetwarzać wiele gwintów jednocześnie, aby poprawić wydajność przetwarzania.
Zalecana twardość obróbki: HRC≤45°

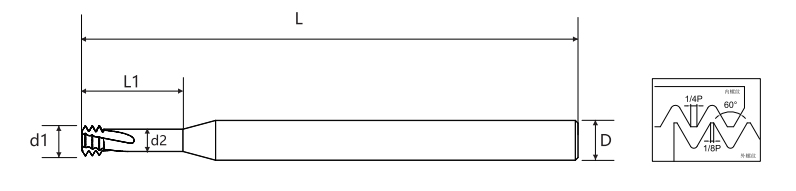

| Skok | Grube zęby UNC | Drobne zęby UNF | Średnica ostrza d1 | Średnica unikania d2 | Efektywna długość ostrza L1 | Średnica uchwytu D | Długość całkowita L | Liczba ostrzy | Średnica dolnego otworu |
| 80 | Nr 0-80 | 1.15 | 0.737 | 3.5 | 4 | 50 | 3 | 1.2 | |
| 72 | Nr 1-72 | 1.45 | 0.991 | 3.9 | 4 | 50 | 3 | 1.6 | |
| 64 | Nr 1-64 | Nr 2-64 | 1.4 | 0.884 | 4.2 | 4 | 50 | 3 | 1.5 |
| 56 | Nr 2-56 | Nr 3-56 | 1.65 | 1.06 | 5 | 4 | 50 | 3 | 1.8 |
| 48 | Nr 3-48 | Nr 4-48 | 1.9 | 1.212 | 6 | 4 | 50 | 3 | 2.1 |
| 40 | Nr 4, Nr 5-40 | Nr 6-40 | 2.1 | 1.275 | 6 | 4 | 50 | 3 | 2.3 |
| 40 | Nr 5-40 | Nr 6-40 | 2.45 | 1.6 | 7.2 | 4 | 50 | 3 | 2.6 |
| 36 | Nr 8-36 | 3.3 | 2.383 | 8.7 | 4 | 50 | 3 | 3.5 | |
| 32 | Nr 6, Nr 8-32 | Nr 10-32 | 2.55 | 1.518 | 7.4 | 4 | 50 | 3 | 2.8 |
| 32 | Nr 8-32 | Nr 10-32 | 3.2 | 2.168 | 10 | 4 | 50 | 3 | 3.5 |
| 32 | Nr 10-32 | 3.8 | 2.768 | 10.3 | 4 | 50 | 3 | 5.5 | |
| 28 | 1/4"-28 | 5.25 | 4.071 | 13.2 | 6 | 50 | 3 | 3.9 | |
| 24 | Nr 10-24 | 5/16"-24 | 3.58 | 2.204 | 10.2 | 4 | 50 | 3 | 6.9 |
| 24 | 5/16"-24 | 6.68 | 5.304 | 16.5 | 8 | 60 | 3 | 5.2 | |
| 20 | 1/4"-20 | 7/16"-20 | 4.88 | 3.229 | 13.4 | 6 | 50 | 3 | 9.9 |
| 20 | 7/16"-20 | 9.55 | 7.899 | 23 | 10 | 75 | 4 | 11.4 | |
| 18 | 5/16"-18 | 6.15 | 4.316 | 16.9 | 8 | 60 | 3 | 6.5 | |
| 16 | 3/8"-16 | 6.7 | 4.636 | 19.1 | 8 | 60 | 3 | 8 | |
| 14 | 7/16"-14 | 9 | 6.641 | 23.3 | 10 | 75 | 4 | 9.4 |

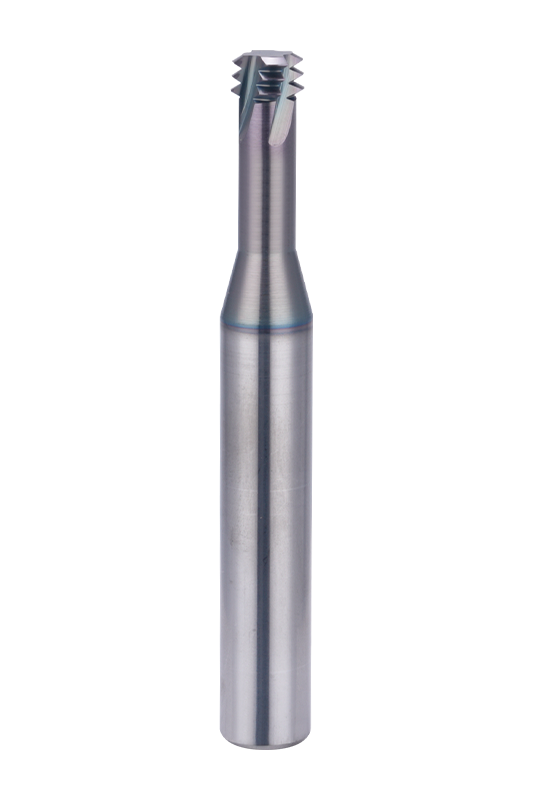

Frez do gwintów o kącie 60°UN ANSI/ASME B1.1 jest zgodny ze standardem ANSI/ASME B1.1 dla gwintów Unified National (UN), zapewniając precyzyjną geometrię gwintu przy kącie gwintu 60°. Konstrukcja z trzema zębami umożliwia jednoczesną obróbkę wielu ścieżek gwintu, poprawiając wydajność obróbki i zmniejszając obciążenie skrawania, dzięki czemu jest szczególnie odpowiednia do precyzyjnego wytwarzania gwintów.
Przecinarka jest kompatybilna z szeroką gamą materiałów, w tym stalą węglową, stalą stopową, stalą nierdzewną, żeliwem, stopami aluminium, stopami miedzi i innymi metalami nieżelaznymi. Dzięki optymalnemu zakresowi wydajności dla materiałów do HRC≤45° utrzymuje stabilną wydajność skrawania i dłuższą żywotność narzędzia, zapewniając wysoką dokładność i spójność obróbki gwintów.
Dostępny jest elastyczny zakres specyfikacji, obejmujący rozmiary od No.0-80 do 7/16"-14, oferujący różne średnice skrawania i efektywne długości skrawania, aby dostosować się do różnych głębokości gwintowania i wymagań obróbki. Starannie zaprojektowany kąt pochylenia linii śrubowej minimalizuje opory skrawania i zużycie narzędzia, dzięki czemu ten frez jest doskonałym wyborem zarówno do produkcji masowej, jak i zastosowań związanych z obróbką o wysokiej precyzji.
Frezy trzpieniowe z 2 ostrzami i mikrośrednicą z płaską główką
Frezy trzpieniowe z 2 rowkami o mikrośrednicy i głębokim rowkiem z płaską główką
Frezy trzpieniowe z 4 rowkami i łbem płaskim z głębokim rowkiem
Frezy trzpieniowe z 4 ostrzami i łbem płaskim w kształcie litery U
Frezy trzpieniowe z kulistym 2-ostrzowym mikrośrednicą i głębokim rowkiem
