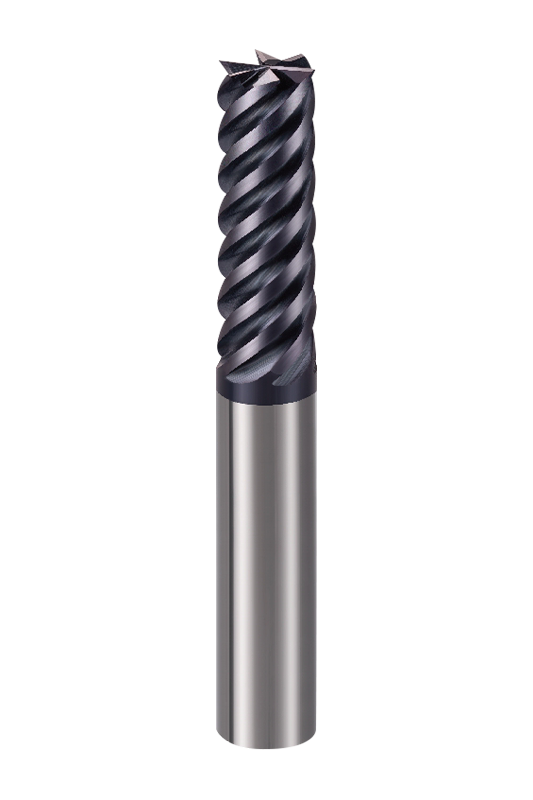

Frezy trzpieniowe z 6 ostrzami i płaską główką

Przetworzone materiały	Żeliwo Żeliwo sferoidalne		Stal węglowa, stal stopowa ~750N/mm²		Stal węglowa, stal stopowa ~30HRC		Stal wstępnie hartowana, stal ulepszana cieplnie ~40HRC		Stal nierdzewna		Stal wstępnie hartowana, stal ulepszana cieplnie ~50HRC
Średnica (mm)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)
6	7000	890	7000	890	6400	820	5300	680	3700	160	4200	540
8	5200	890	5200	890	4800	820	4000	680	2800	160	3200	550
10	4200	860	4200	860	3800	800	3200	665	2200	160	2500	520
12	3500	860	3500	860	3200	800	2650	665	1850	160	2100	520
14	3000	810	3000	810	2700	750	2300	625	1600	150	1800	490
16	2600	810	2600	810	2400	750	2000	625	1400	150	1600	490
18	2300	800	2300	800	2100	740	1800	615	1250	125	1400	485
20	2050	800	2050	800	1900	740	1600	615	1100	125	1250	485
Maksymalna głębokość cięcia

1. Proszę używać precyzyjnych obrabiarek i uchwytów narzędziowych.
2. Należy używać chłodziwa powietrzem lub płynu do cięcia, który jest mniej podatny na wytwarzanie dymu.
3. Do frezowania bocznego zaleca się stosowanie frezowania sekwencyjnego.
4. Gdy sztywność obrabiarki i montażu przedmiotu obrabianego jest niska, mogą wystąpić wibracje i nietypowy dźwięk. W takim przypadku prędkość i posuw podane w powyższej tabeli należy z roku na rok zmniejszać.
5. Zminimalizuj długość zawieszenia narzędzia tak bardzo, jak to możliwe, bez zakłóceń.

Przetworzone materiały	Żeliwo Żeliwo sferoidalne		Stal węglowa, stal stopowa ~750N/mm²		Stal węglowa, stal stopowa ~30HRC		Stal wstępnie hartowana, stal ulepszana cieplnie ~40HRC		Stal nierdzewna		Stal wstępnie hartowana, stal ulepszana cieplnie ~50HRC
Średnica (mm)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)
6	7000	890	7000	890	6400	820	5300	680	3700	160	4200	540
8	5200	890	5200	890	4800	820	4000	680	2800	160	3200	550
10	4200	860	4200	860	3800	800	3200	665	2200	160	2500	520
12	3500	860	3500	860	3200	800	2650	665	1850	160	2100	520
14	3000	810	3000	810	2700	750	2300	625	1600	150	1800	490
16	2600	810	2600	810	2400	750	2000	625	1400	150	1600	490
18	2300	800	2300	800	2100	740	1800	615	1250	125	1400	485
20	2050	800	2050	800	1900	740	1600	615	1100	125	1250	485
Maksymalna głębokość cięcia

1. Proszę używać precyzyjnych obrabiarek i uchwytów narzędziowych.
2. Należy używać chłodziwa powietrzem lub płynu do cięcia, który jest mniej podatny na wytwarzanie dymu.
3. Do frezowania bocznego zaleca się stosowanie frezowania sekwencyjnego.
4. Gdy sztywność obrabiarki i montażu przedmiotu obrabianego jest niska, mogą wystąpić wibracje i nietypowy dźwięk. W takim przypadku prędkość i posuw podane w powyższej tabeli należy z roku na rok zmniejszać.
5. Zminimalizuj długość zawieszenia narzędzia tak bardzo, jak to możliwe, bez zakłóceń.

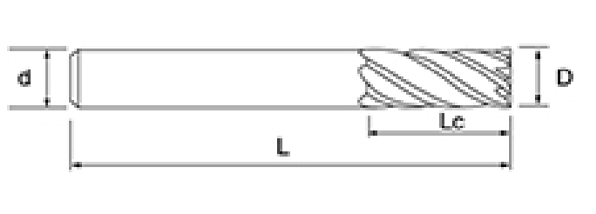

Frez palcowy z płaską główką NNC-6T z 6 ostrzami oferuje różnorodne specyfikacje, aby sprostać różnym potrzebom przetwarzania. Średnica narzędzia wynosi od 6 mm do 20 mm, długość narzędzia wynosi od 15 mm do 45 mm, a długość całkowita wynosi od 60 mm do 100 mm, co jest odpowiednie dla różnych środowisk przetwarzania. Użytkownicy mogą elastycznie wybierać w zależności od konkretnych warunków pracy, np. NNC-6T-D6 nadaje się do obróbki dokładnej, a NNC-6T-D20 nadaje się do większych potrzeb cięcia.

Frez ma konstrukcję z 6 rowkami, co pomaga poprawić wydajność cięcia i zoptymalizować rozkład siły narzędzia, wydłużając w ten sposób żywotność. Konstrukcja konstrukcyjna o kącie pochylenia linii śrubowej 45° nie tylko poprawia wydajność usuwania wiórów, ale także poprawia stabilność skrawania, dzięki czemu może nadal utrzymywać doskonałe wykończenie powierzchni podczas obróbki z dużą prędkością.

Pod względem technologicznym 6-ostrzowe frezy trzpieniowe NNC-6T wykonane są z podłoża o wysokiej wytrzymałości, nie pękającego (0,6 μm) i są wyposażone w najnowszą technologię powłok kompozytowych chromowo-aluminiowych, aby zapewnić doskonałą odporność na zużycie i odporność na ciepło, skutecznie zmniejszyć opory skrawania i wydłużyć żywotność narzędzia.

Frezy trzpieniowe z 6 ostrzami płaskimi są szeroko stosowane w obróbce różnych materiałów, w tym stali węglowej, stali stopowej, stali hartowanej i stali nierdzewnej itp. Nadal mogą utrzymywać dobrą wydajność przetwarzania stali poddanej obróbce cieplnej o HRC ≤45 i niektórych materiałów hartowanych o poziomie HRC-55, a także mogą odgrywać doskonałą wydajność w precyzyjnej obróbce miedzi i materiałów ze stopów miedzi.
