Frezy trzpieniowe z 4 ostrzami i płaską główką

Przetworzone materiały	Żeliwo Żeliwo sferoidalne		Stal węglowa, stal stopowa ~750N/mm²		Stal węglowa, stal stopowa ~30HRC		Stal wstępnie hartowana, stal ulepszana cieplnie ~40HRC		Stal nierdzewna		Stal wstępnie hartowana, stal ulepszana cieplnie ~50HRC
Średnica (mm)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)
1	20000	250	20000	250	20000	200	20000	200	20000	90	20000	150
2	15000	400	15000	400	15000	360	15000	350	11150	100	13000	225
3	14000	680	14000	680	13000	630	10600	525	7500	120	8500	410
4	10800	700	10800	700	10000	640	8000	535	5500	125	6500	420
5	8200	730	8200	730	7600	670	6400	560	4500	125	5000	440
6	7000	750	7000	750	6400	690	5300	575	3700	135	4200	450
8	5200	740	5200	740	4800	680	4000	565	2800	135	3200	460
10	4200	730	4200	730	3800	670	3200	560	2200	135	2500	435
12	3500	730	3500	730	3200	670	2650	560	1850	135	2100	435
14	3000	680	3000	680	2700	630	2300	525	1600	125	1800	410
16	2600	680	2600	680	2400	630	2000	525	1400	120	1600	410
18	2300	670	2300	670	2100	620	1800	515	1250	105	1400	405
20	2050	670	2050	670	1900	620	1600	515	1100	105	1250	405

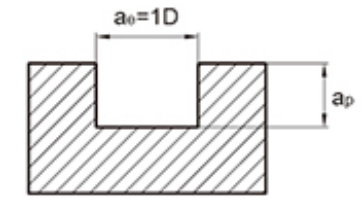

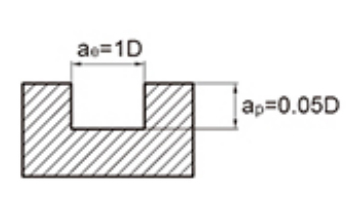

Maksymalna głębokość cięcia
									Średnica narzędzia	Głębokość cięcia ap
									∅1	0,15D
									∅3	0,3D

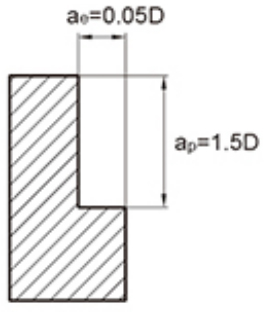

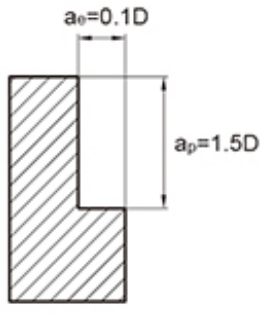

Powyższa tabela przedstawia standardowe wartości dla obróbki frezowania bocznego. Podczas wycinania rowków za pomocą narzędzia prędkość powinna wynosić 50% ~ 70% powyższej tabeli, a posuw powinien wynosić 40% ~ 60% jako wartość standardowa.
2. Proszę używać precyzyjnych obrabiarek i uchwytów narzędziowych.
3. Należy używać chłodziwa powietrzem lub płynu do cięcia, który jest mniej podatny na wytwarzanie dymu.
4. Do frezowania bocznego zaleca się stosowanie frezowania sekwencyjnego.
Gdy sztywność obrabiarki i montażu przedmiotu obrabianego jest niska, mogą wystąpić wibracje i nietypowy dźwięk. W takim przypadku prędkość i posuw podane w powyższej tabeli należy z roku na rok zmniejszać.
6. Zminimalizuj długość wysięgu narzędzia tak bardzo, jak to możliwe, bez zakłóceń.

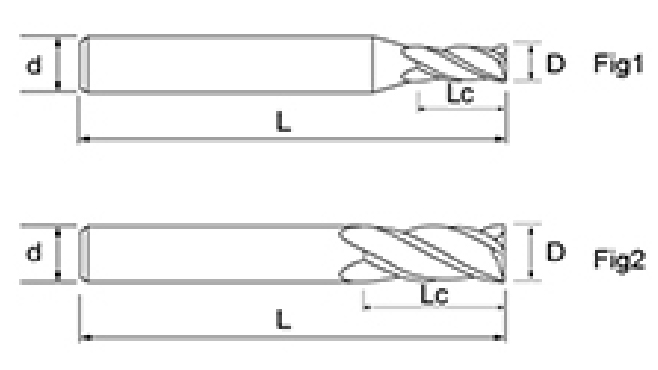

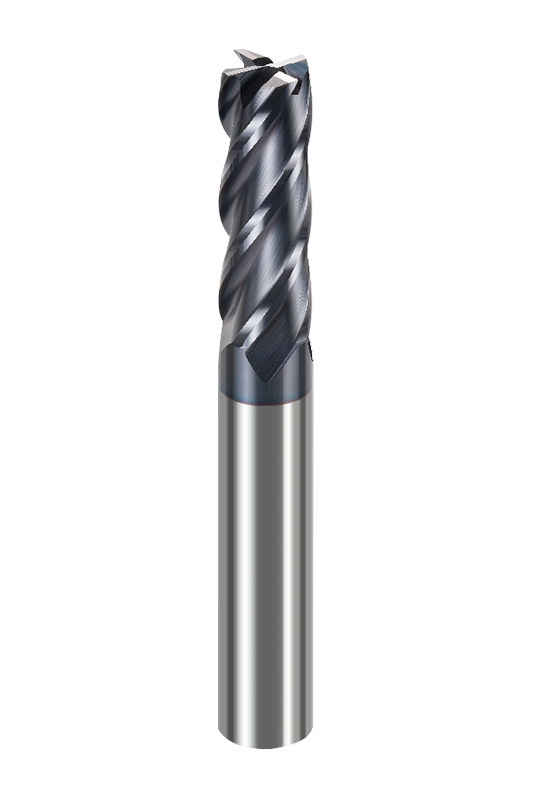

Frezy trzpieniowe z 4 ostrzami płaskimi NNC-4T są dostępne w różnych średnicach od 1 mm do 20 mm i można je dopasować do różnych długości ostrzy i długości całkowitych, co pomaga przetwórcom w elastycznym wykorzystaniu ich w różnych scenariuszach, takich jak wąskie przestrzenie lub duże powierzchnie skrawania. Łącząc rozwiązania o różnych rozmiarach, można osiągnąć dobrą równowagę pomiędzy wydajnością przetwarzania a wykończeniem powierzchni, odpowiednią dla różnorodnych potrzeb produkcyjnych.

Przyjmuje czteroostrzową płaską główkę z kątem pochylenia linii śrubowej 35°. Kąt natarcia narzędzia i kąt oparcia są starannie zoptymalizowane, aby skutecznie zmniejszyć opory skrawania. Ma szerszy zakres ogólnej wydajności, równomierny rozkład krawędzi skrawającej i może utrzymać niższy poziom wibracji i płynniejsze usuwanie wiórów podczas skrawania, zapewniając jednocześnie stabilną wydajność skrawania podczas obróbki z dużą prędkością.

Jeśli chodzi o produkcję, frezy palcowe z płaską główką NNC-4T wykorzystują precyzyjną technologię szlifowania CNC, aby zapewnić ostre krawędzie i ściśle kontrolowane tolerancje wymiarowe. W powłoce powierzchniowej zastosowano najnowszą powłokę kompozytową chromowo-aluminiową, która charakteryzuje się doskonałą twardością w wysokich temperaturach oraz odpornością na utlenianie, wydłużając tym samym żywotność narzędzia i poprawiając jakość obrabianej powierzchni.

Frez ten nadaje się do obróbki różnorodnych materiałów, takich jak stal węglowa, stal stopowa, stal formierska, stal nierdzewna i żeliwo, szczególnie w przypadku przedmiotów o twardości nieprzekraczającej 45HRC.
