Amerykański gwint zunifikowany (UN): Zgodny z normą ANSI/ASME B1.1, kąt gwintu wynosi 60°.
Konstrukcja z pełnym gwintem: Krawędź tnąca narzędzia pokrywa cały profil gwintu, a obróbkę gwintu można wykonać za jednym razem.
Zalecana twardość obróbki: HRC≤40°

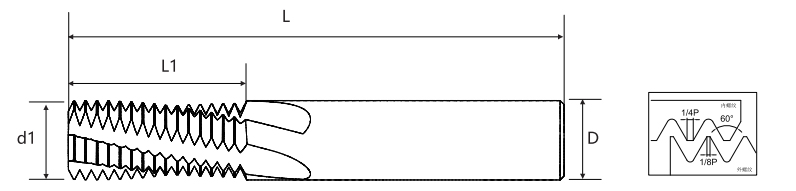

| Skok | Grube zęby UNC | Drobne zęby UNF | Ultra cienkie zęby UNEF | Średnica ostrza d1 | Efektywna długość ostrza L1 | Średnica uchwytu D | Długość całkowita L | Liczba ostrzy | Średnica dolnego otworu |
| 36 |
| Nr 8-36 |
| 3 | 8.5 | 4 | 50 | 3 | 3.5 |
| 32 |
| Nr 10-32 | Nr 12-3/8"-32 | 3.5 | 11.1 | 4 | 50 | 3 | 4 |
| 28 |
| Nr 12-28,1/4"-28 | 7/16",1/2"-28 | 4 | 11.8 | 4 | 50 | 3 | 4.6 |
| 28 |
| 1/4"-28 | 7/16",1/2"-28 | 5 | 12.7 | 6 | 60 | 3 | 5.5 |
| 28 |
|
| 7/16",1/2"-28 | 9.2 | 22.7 | 10 | 75 | 4 | 10.2 |
| 24 | N0.10-24 | 5/16", 3/8"-24 | 9/16", 1/16"-24 | 3.2 | 10.6 | 4 | 50 | 3 | 3.8 |
| 24 | NR 12-24 | 5/16", 3/8"-24 | 9/16", 1/16"-24 | 4 | 11.6 | 4 | 50 | 3 | 4.5 |
| 24 |
| 5/16", 3/8"-24 | 9/16", 1/16"-24 | 6 | 15.9 | 6 | 60 | 3 | 6.8 |
| 24 |
| 3/8"-24 | 9/16", 1/16"-24 | 7.8 | 19.1 | 8 | 60 | 3 | 8.5 |
| 24 |
|
| 9/16", 1/16"-24 | 11.9 | 28.6 | 12 | 75 | 4 | 13.2 |
| 20 | 1/4"-20 | 7/16",1/2"-20 | 3/4", 1"-20 | 4 | 12.7 | 4 | 50 | 3 | 5.2 |
| 20 | 1/4"-20 | 7/16",1/2"-20 | 3/4", 1"-20 | 4.88 | 13 | 6 | 60 | 3 | 5.2 |
| 20 |
| 7/16",1/2"-20 | 3/4", 1"-20 | 9 | 22.9 | 10 | 75 | 4 | 9.8 |
| 20 |
| 1/2"-20 | 3/4", 1"-20 | 10 | 25.4 | 10 | 75 | 4 | 11.5 |
| 20 |
|
| 3/4", 1"-20 | 12 | 38.1 | 12 | 75 | 4 | 17.8 |
| 18 | 5/16"-18 | 9/16", 5/8"-18 | 11/16", 1 11/16"-18 | 5.8 | 16.9 | 6 | 60 | 3 | 6.5 |
| 18 |
| 9/16", 5/8"-18 | 11/16", 1 11/16"-18 | 10 | 29.6 | 10 | 75 | 4 | 12.8 |
| 18 |
| 5/8"-18 | 11/16", 1 11/16"-18 | 11.9 | 32.5 | 12 | 75 | 4 | 14.5 |
| 16 | 3/8"-16 | 3/4"-16 |
| 7.6 | 19.1 | 8 | 60 | 3 | 8 |
| 16 |
| 3/4"-16 |
| 12 | 28 | 12 | 75 | 4 | 17.5 |
| 14 | 7/16"-14 | 7/8"-14 |
| 8 | 20 | 8 | 60 | 3 | 9.3 |
| 14 |
| 7/8"-14 |
| 16 | 39.9 | 16 | 100 | 4 | 20.5 |
| 13 | 1/2"-13 |
|
| 8 | 20 | 8 | 60 | 3 | 10.8 |
| 12 | 9/16"-12 | 1",1 1/2"-12 |
| 10 | 28 | 10 | 75 | 4 | 12.3 |
| 12 |
| 1",1 1/2"-12 |
| 16 | 40 | 16 | 100 | 4 | 23.5 |
| 11 | 5/8"-11 |
|
| 12 | 30 | 12 | 75 | 4 | 13.5 |
| 10 | 3/4"-10 |
|
| 12 | 30 | 12 | 75 | 4 | 16.5 |
| 9 | 7/8"-9 |
|
| 16 | 38 | 16 | 100 | 4 | 19.5 |
| 8 | 1"-8 |
|
| 16 | 40 | 16 | 100 | 4 | 22 |

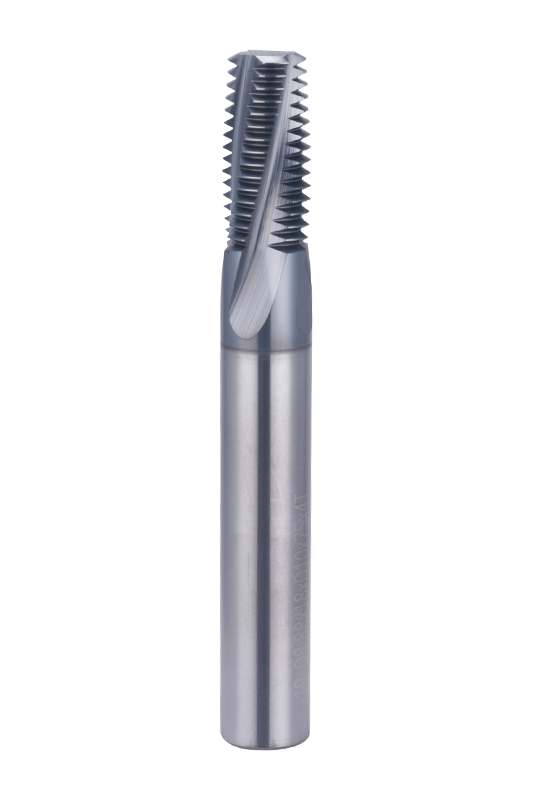

Standardowy frez do gwintów z pełnym zębem 60°UN ANSI/ASME B1.1 przewyższa konwencjonalne procesy gwintowania w obróbce głębokich otworów, otworów nieprzelotowych i twardych materiałów. Skutecznie zmniejsza obciążenie skrawaniem, minimalizuje ryzyko złamania narzędzia i wydłuża jego żywotność. Wybierając odpowiednie specyfikacje narzędzi, użytkownicy mogą osiągnąć równowagę pomiędzy wysokowydajną obróbką a jakością drobnego gwintu, spełniając różnorodne wymagania zastosowań przemysłowych.
Ten produkt został zaprojektowany zgodnie z normą ANSI/ASME B1.1 i charakteryzuje się kątem gwintu 60° z krawędzią tnącą z pełnym zębem, która pokrywa cały profil gwintu. Zapewnia wysoką precyzję i spójność w obróbce gwintów, obsługując różne ujednolicone standardy gwintów (UNC, UNF, UNEF) zarówno w przypadku frezowania gwintów wewnętrznych, jak i zewnętrznych. Szczególnie nadaje się do zastosowań związanych z obróbką, które wymagają dużej dokładności i niezawodności.
Przecinarka jest kompatybilna z szeroką gamą materiałów, w tym stalą węglową, stalą stopową, stalą nierdzewną, stopami aluminium, stopami miedzi i niektórymi tworzywami konstrukcyjnymi. Elastyczne konfiguracje parametrów — takie jak różne średnice frezów (d1), średnice trzpienia (D), długości całkowite (L) i specyfikacje gwintów — umożliwiają dostosowanie do różnych przedmiotów obrabianych i potrzeb obróbki. Zalecany jest do materiałów o twardości do HRC 40°, aby zapewnić optymalną trwałość narzędzia i wydajność skrawania.
