Wysokowydajne 4-ostrzowe frezy trzpieniowe z okrągłym czubkiem

Przetworzone materiały	Wstępnie hartowana stal 40~50HRC		Stal hartowana 50~60HRC		Stal hartowana 60~68HRC
Szybkość cięcia	300 m/min		150 m/min		100 m/min
Średnica (mm)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)
3	32000	1225	16000	610	11000	420
4	24000	1500	12000	745	8000	500
5	19000	1630	9500	815	6400	550
6	16000	1850	8000	925	5300	610
8	12000	1850	6000	925	4000	610
10	9600	1850	4800	925	3200	610
12	8000	1920	4000	960	2700	648
16	6000	1440	3000	720	2000	480

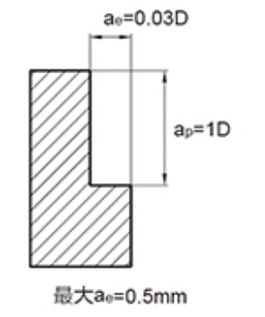

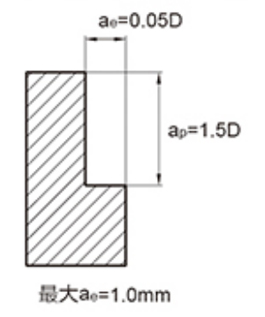

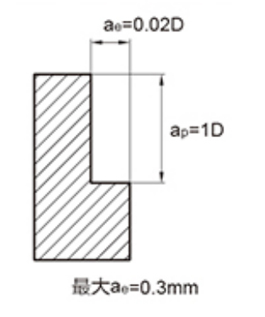

Maksymalna głębokość cięcia

1. Proszę używać sprzętu i osprzętu o wysokiej precyzji i sztywności.
2. Gdy sztywność obrabiarki i montażu przedmiotu obrabianego jest niska, mogą wystąpić wibracje i nietypowy dźwięk. W takim przypadku prędkość i posuw podane w powyższej tabeli należy z roku na rok zmniejszać.
3. Proszę zastosować chłodzenie powietrzem lub MQL (minimalna ilość chłodzenia mgłą olejową).
4. Do frezowania bocznego zaleca się stosowanie frezowania sekwencyjnego.
5. Zminimalizuj długość zawieszenia narzędzia tak bardzo, jak to możliwe, bez zakłóceń.

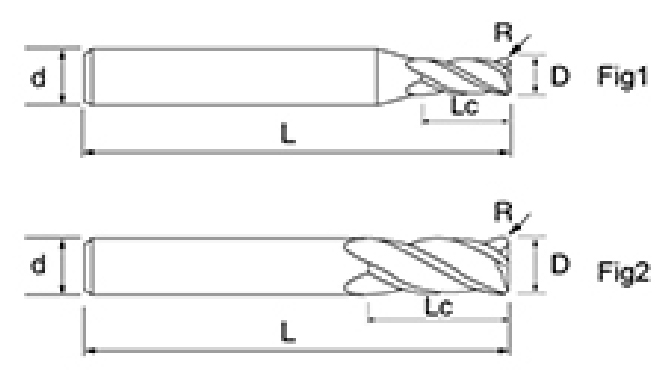

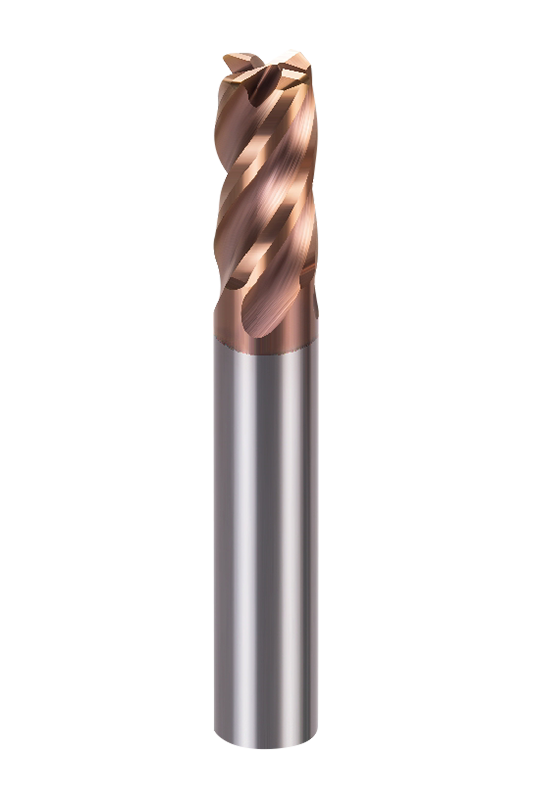

Wysokowydajne 4-ostrzowe frezy walcowo-czołowe NNH-4R zapewniają różnorodne specyfikacje i rozmiary, które można elastycznie łączyć zgodnie z różnymi wymaganiami przetwarzania, tworząc odpowiednie podmodele spełniające różne scenariusze zastosowań. Niezależnie od tego, czy chodzi o precyzyjną obróbkę małych części, czy też wydajne cięcie wielkogabarytowych detali, możesz dowolnie dobrać odpowiedni rozmiar narzędzia, mając na uwadze wydajność i stabilność.

Specjalna konstrukcja z okrągłym noskiem w połączeniu z konstrukcją z czterema krawędziami może skutecznie rozproszyć obciążenie skrawaniem oraz zmniejszyć wibracje i zużycie narzędzia. Kształt ten może zapewnić bardziej stabilne środowisko skrawania podczas frezowania z dużą prędkością, co jest szczególnie odpowiednie w przypadku wymagań przetwarzania materiałów o dużej twardości. Głowica tnąca z okrągłym nosem może również zapewnić wykończenie powierzchni i dokładność wymiarową w półwykończeniu i wykańczaniu.

Dzięki zaawansowanej technologii powlekania i precyzyjnemu procesowi szlifowania narzędzie uzyskało wysoką twardość i doskonałą odporność na zużycie. Połączenie wysokowydajnej powłoki AlTiSiN i podłoża o ultradrobnych cząstkach (0,4 μm) umożliwia utrzymanie długiej żywotności w środowisku o wysokiej temperaturze i szybkim skrawaniu oraz utrzymanie stabilnej wydajności i precyzji podczas przetwarzania. Ścisła kontrola jakości i wysoce precyzyjny proces produkcyjny zapewniają niezawodne działanie narzędzia w trudnych warunkach.

Wysokowydajne 4-ostrzowe frezy walcowo-czołowe NNH-4R nadają się do obróbki różnych materiałów, w tym stali o wysokiej twardości, stali stopowej, stali formierskiej i stali nierdzewnej. W zastosowaniach związanych z frezowaniem z dużą prędkością jego wysoka twardość i odporność na ciepło pomagają utrzymać ostrość i stabilność ostrza, poprawiają wydajność produkcji i wydłużają żywotność narzędzia.
