Wysokowydajne frezy płaskie z 2 ostrzami

Przetworzone materiały	Wstępnie hartowana stal 40~50HRC		Stal hartowana 50~60HRC		Stal hartowana 60~68HRC
Średnica (mm)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)
1	40000	160	40000	160	32000	130
2	40000	400	24000	240	16000	160
3	32000	510	16000	255	11000	175
4	24000	625	12000	310	8000	210
5	19000	685	9500	340	6400	230
6	16000	770	8000	385	5300	255
8	12000	770	6000	385	4000	255
10	9600	770	4800	385	3200	255
12	8000	800	4000	400	2700	270
14	6800	680	3400	340	2300	230
16	6000	600	3000	300	2000	200
18	5300	530	2700	270	1800	180
20	4800	480	2400	240	1600	160

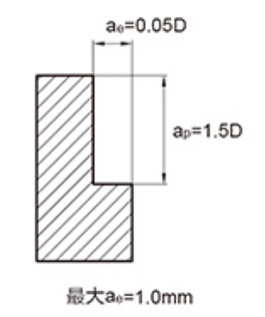

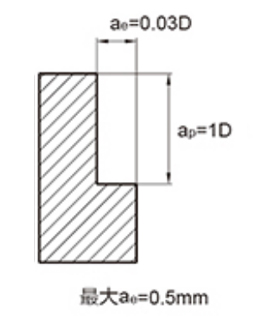

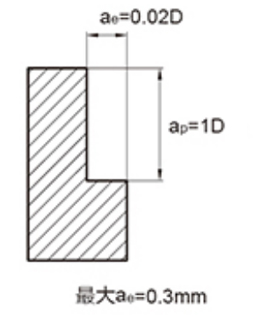

Maksymalna głębokość cięcia

1. Proszę używać sprzętu i osprzętu o wysokiej precyzji i sztywności.
2. Gdy sztywność obrabiarki i montażu przedmiotu obrabianego jest niska, mogą wystąpić wibracje i nietypowy dźwięk. W takim przypadku prędkość i posuw podane w powyższej tabeli należy z roku na rok zmniejszać.
3. Proszę zastosować chłodzenie powietrzem lub MQL (minimalna ilość chłodzenia mgłą olejową).
4. Do frezowania bocznego zaleca się stosowanie frezowania sekwencyjnego.
5. Zminimalizuj długość zawieszenia narzędzia tak bardzo, jak to możliwe, bez zakłóceń.

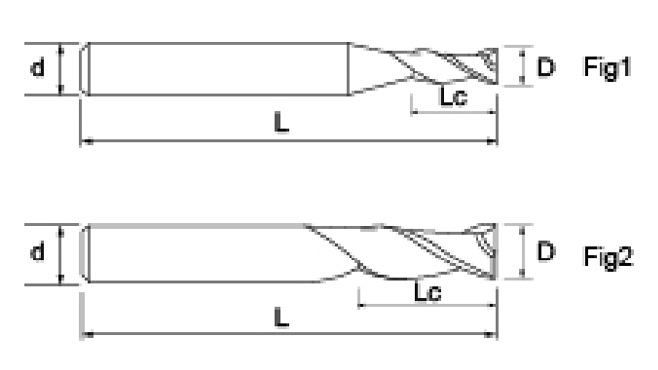

Wysokowydajne 2-ostrzowe frezy walcowo-czołowe NNH-2T oferują różnorodne specyfikacje, w zakresie średnic narzędzi od 1 mm do 20 mm. Dzięki różnym długościom ostrzy i średnicom trzpienia może elastycznie dostosować się do różnych potrzeb obróbczych. Bogata konfiguracja podmodeli pozwala użytkownikom wybrać najbardziej odpowiednie narzędzie zgodnie z konkretnymi scenariuszami zastosowań, aby poprawić wydajność i precyzję przetwarzania.

Frez ma specjalną konstrukcję z płaskim końcem z 2 rowkami, w połączeniu z kątem pochylenia linii śrubowej 35°, co umożliwia zarówno skuteczne usuwanie wiórów, jak i stabilną wydajność skrawania. Konstrukcja głowicy tnącej z płaskim dnem zapewnia płaskość dolnej powierzchni obróbki, co jest odpowiednie dla potrzeb obróbki o wysokiej precyzji.

Podczas procesu produkcyjnego w wysokowydajnych 2-ostrzowych frezach płaskich NNH-2T zastosowano zaawansowaną technologię powlekania AlTiSiN w połączeniu z podłożem o ultradrobnych cząstkach o średnicy 0,4 μm, aby skutecznie poprawić odporność narzędzia na zużycie i stabilność w wysokiej temperaturze. Wysoka twardość HRC 55 pozwala narzędziu zachować doskonałą wydajność w warunkach skrawania z dużymi prędkościami, jednocześnie wydłużając jego żywotność i zmniejszając koszty wymiany.
