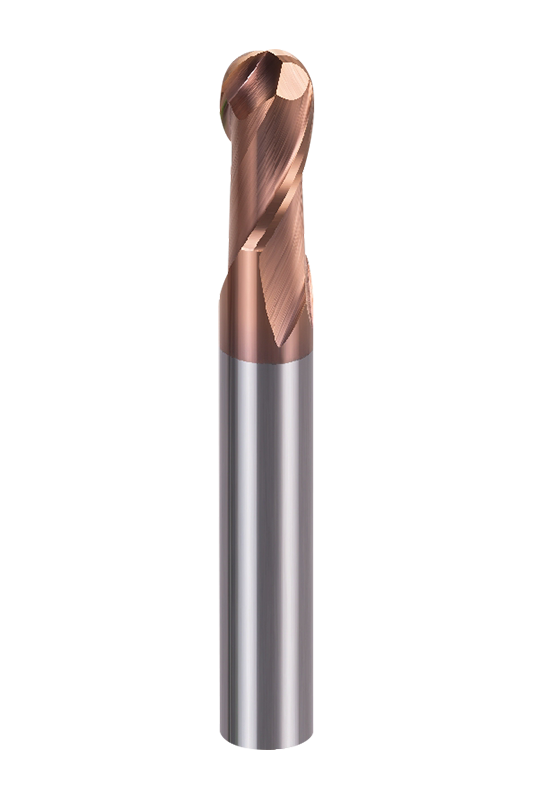

Wysokowydajne frezy trzpieniowe z 2 ostrzami kulistymi

Przetworzone materiały	Wstęstrnie hartowana stal 40~50HRC				Stal hartowana 50~60HRC				Stal hartowana 60~68HRC
Promień główki kulowej (mm)	Prędkość obrotowa (min -1 )	Prędkość strodawania (mm/min)	a str (mm)	a e (mm)	Prędkość obrotowa (min -1 )	Prędkość strodawania (mm/min)	a str (mm)	a e (mm)	Prędkość obrotowa (min -1 )	Prędkość strodawania (mm/min)	a str (mm)	a e (mm)
R0,5	40000	1900	0.01	0.05	36000	1500	0.01	0.05	32000	1400	0.01	0.05
R1.0	33000	3100	0.02	0.075	26000	2100	0.02	0.075	24000	2000	0.02	0.075
R1.5	29000	4100	0.03	0.1	23000	2900	0.03	0.1	21000	2600	0.03	0.1
R2.0	22000	3900	0.04	0.15	17000	2500	0.04	0.15	15500	2100	0.04	0.15
R2.5	17500	3500	0.05	0.15	13500	2200	0.05	0.15	13000	2000	0.05	0.15
R3.0	15000	3100	0.06	0.2	11500	1700	0.06	0.2	10500	1500	0.06	0.2
R4.0	11000	2500	0.08	0.25	8600	1600	0.08	0.25	8000	1400	0.08	0.25
R5.0	9000	2000	0.1	0.3	7000	1400	0.1	0.3	6000	1200	0.1	0.3
R6.0	7500	1800	0.1	0.35	5700	1300	0.1	0.35	5300	1200	0.1	0.35
R8.0	5500	1800	0.1	0.4	4300	1300	0.1	0.4	4000	1200	0.1	0.4
R10.0	4500	1800	0.1	0.5	3500	1300	0.1	0.5	3200	1200	0.1	0.5
Maksymalna głębokość cięcia

1. Proszę używać sprzętu i osprzętu o wysokiej precyzji i sztywności.
2. Gdy sztywność obrabiarki i montażu przedmiotu obrabianego jest niska, mogą wystąpić wibracje i nietypowy dźwięk. W takim przypadku prędkość i posuw podane w powyższej tabeli należy z roku na rok zmniejszać.
3. Proszę zastosować chłodzenie powietrzem lub MQL (minimalna ilość chłodzenia mgłą olejową).
4. Do frezowania bocznego zaleca się stosowanie frezowania sekwencyjnego.
5. Zminimalizuj długość zawieszenia narzędzia tak bardzo, jak to możliwe, bez zakłóceń.

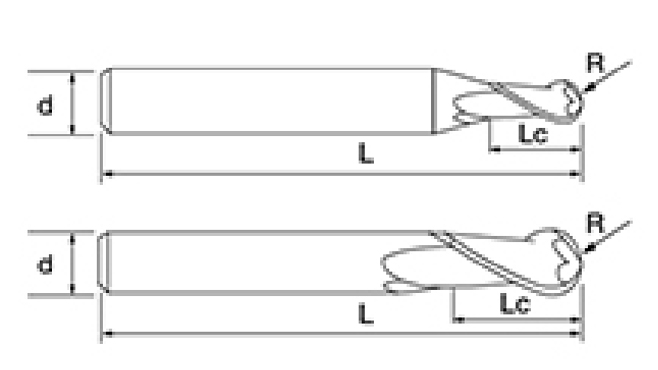

Seria wysokowydajnych frezów palcowych z 2 rowkami kulistymi NNH-2B jest dostępna w różnych specyfikacjach, o średnicy od 1 mm do 20 mm. Ta elastyczność umożliwia użytkownikom wybór narzędzia najbardziej odpowiedniego do ich wymagań związanych z obróbką, niezależnie od tego, czy chodzi o dokładne grawerowanie, czy frezowanie z głębokimi wgłębieniami. Każdy wariant jest starannie zoptymalizowany pod względem długości rowka i wymiarów całkowitych, aby zapewnić precyzję i wydajność w różnych zastosowaniach.

Ten frez trzpieniowy, zaprojektowany z geometrią kulistego czopu, zapewnia płynniejsze przejście w obróbce powierzchni 3D w porównaniu do frezów z płaskim czołem. Kształt ten pomaga zmniejszyć opór skrawania i poprawić stabilność narzędzia. Kąt pochylenia linii śrubowej 30° poprawia odprowadzanie wiórów, minimalizując jednocześnie wibracje, zapewniając stabilną wydajność obróbki. Ponadto konstrukcja z 2 rowkami pozwala na lepsze usuwanie wiórów podczas obróbki z dużymi prędkościami, dzięki czemu idealnie nadaje się do wydajnego usuwania materiału.

W produkcie tym zastosowano zaawansowaną technologię powlekania AlTiSiN w połączeniu z podłożem z ultradrobnymi cząsteczkami (0,4 μm). To znacznie poprawia odporność na zużycie i ciepło, umożliwiając narzędziu utrzymanie wydajności nawet w zastosowaniach związanych z obróbką o wysokiej twardości. Frezy trzpieniowe NNH-2B wykonane są z węglika o wysokiej twardości i są precyzyjnie szlifowane w celu uzyskania ostrych krawędzi skrawających, co może zmniejszyć siły skrawania i poprawić dokładność obróbki.

Seria NNH-2B nadaje się do szerokiej gamy materiałów i dobrze sprawdza się w zastosowaniach wymagających dużych prędkości i dużej twardości. Bardzo dobrze radzi sobie z obróbką stali hartowanej, narzędziowej, stali nierdzewnej do 55HRC. Ponadto jest również bardzo skuteczny w precyzyjnej obróbce metali nieżelaznych, takich jak stopy miedzi.
