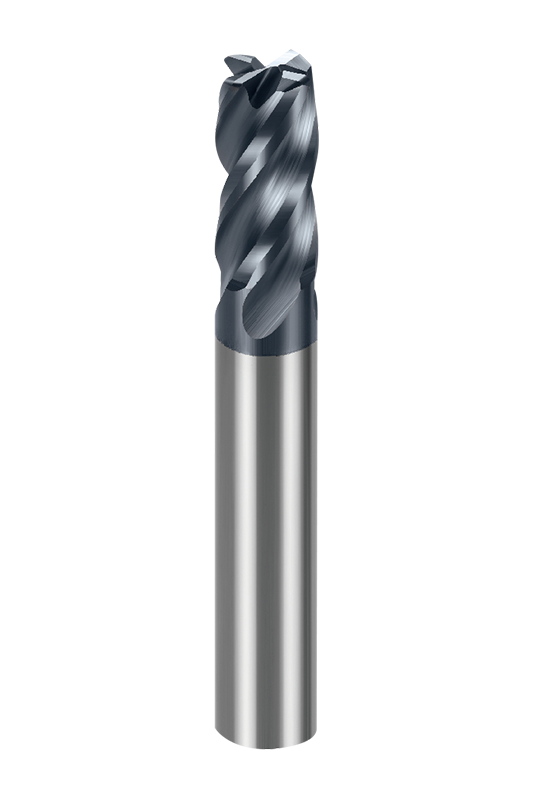

Precyzyjne 4-ostrzowe frezy trzpieniowe z okrągłym czubkiem

Przetworzone materiały	Wstępnie hartowana stal 40~50HRC		Stal hartowana 50~60HRC		Stal hartowana 60~68HRC
Szybkość cięcia	300 m/min		150 m/min		100 m/min
Średnica (mm)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)
3	32000	1225	16000	610	11000	420
4	24000	1500	12000	745	8000	500
5	19000	1630	9500	815	6400	550
6	16000	1850	8000	925	5300	610
8	12000	1850	6000	925	4000	610
10	9600	1850	4800	925	3200	610
12	8000	1920	4000	960	2700	648
16	6000	1440	3000	720	2000	480
Maksymalna głębokość cięcia

1. Proszę używać sprzętu i osprzętu o wysokiej precyzji i sztywności.
2. Gdy sztywność obrabiarki i montażu przedmiotu obrabianego jest niska, mogą wystąpić wibracje i nietypowy dźwięk. W takim przypadku prędkość i posuw podane w powyższej tabeli należy z roku na rok zmniejszać.
3. Proszę zastosować chłodzenie powietrzem lub MQL (minimalna ilość chłodzenia mgłą olejową).
4. Do frezowania bocznego zaleca się stosowanie frezowania sekwencyjnego.
5. Zminimalizuj długość zawieszenia narzędzia tak bardzo, jak to możliwe, bez zakłóceń.

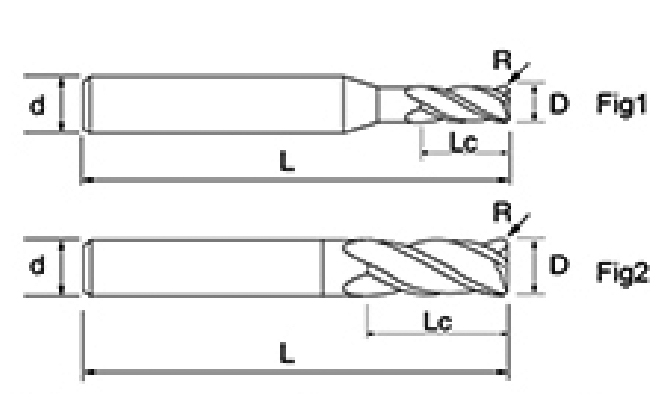

Precyzyjne 4-ostrzowe frezy trzpieniowo-czołowe NNCH-4R zapewniają szeroki zakres specyfikacji, obejmujących różne średnice narzędzi, długości ostrzy i konfiguracje promieni zaokrągleń, które można elastycznie dostosować do różnych wymagań przetwarzania. Niezależnie od tego, czy chodzi o obróbkę precyzyjną, czy efektywne usuwanie materiału, można dowolnie łączyć i wybierać najlepsze rozwiązania w zależności od konkretnego scenariusza zastosowania.

W tej serii frezów zastosowano kąt pochylenia linii śrubowej 45° w połączeniu z okrągłym kształtem ostrza, co skutecznie redukuje wibracje podczas cięcia i poprawia wykończenie powierzchni. Ostrze z okrągłym czubkiem szczególnie nadaje się do półwykańczania i wykańczania, co może nie tylko zapewnić doskonałą wytrzymałość narzędzia, ale także zapewnić dobrą wydajność cięcia, szczególnie w przypadku skomplikowanych zakrzywionych powierzchni i precyzyjnej obróbki form.

Frez wykorzystuje ultradrobny materiał węglikowy z zaawansowaną technologią powlekania MT, który ma wyjątkowo wysoką odporność na zużycie i odporność na ciepło. Twardość materiału narzędzia może osiągnąć HRC≤65, zapewniając stabilność i trwałość w obróbce materiałów o dużej twardości. Jednocześnie precyzyjny proces szlifowania zapewnia ostrość krawędzi skrawającej, dzięki czemu proces obróbki jest płynniejszy i zmniejsza opory cięcia oraz akumulację ciepła.

Precyzyjne 4-ostrzowe frezy trzpieniowe NNCH-4R z okrągłą końcówką nadają się do szerokiego zakresu obróbki materiałów, w tym stali niskowęglowej, stali stopowej, stali wstępnie hartowanej, stali do ulepszania cieplnego (do HRC65) itp. Szczególnie dobrze sprawdzają się w wysoce precyzyjnej obróbce materiałów o wysokiej twardości i mogą skutecznie poprawić jakość obróbki i wydłużyć żywotność narzędzia.
