Frezy trzpieniowe z 4 ostrzami i zaokrąglonymi ostrzami

Przetworzone materiały	Żeliwo Żeliwo sferoidalne		Stal węglowa, stal stopowa ~750N/mm²		Stal węglowa, stal stopowa ~30HRC		Stal wstępnie hartowana, stal ulepszana cieplnie ~40HRC		Stal nierdzewna		Stal wstępnie hartowana, stal ulepszana cieplnie ~50HRC
Średnica (mm)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)
3	14000	820	14000	820	13000	755	10600	630	7500	145	8500	490
4	10800	840	10800	840	10000	770	8000	640	5500	145	6500	500
5	8200	880	8200	880	7600	810	6400	670	4500	145	5000	530
6	7000	900	7000	900	6400	830	5300	690	3700	160	4200	540
8	5200	890	5200	890	4800	815	4000	680	2800	160	3200	550
10	4200	880	4200	880	3800	810	3200	670	2200	160	2500	520
12	3500	880	3500	880	3200	810	2650	670	1850	160	2100	520
16	2600	680	2600	680	2400	630	2000	525	1400	120	1600	490

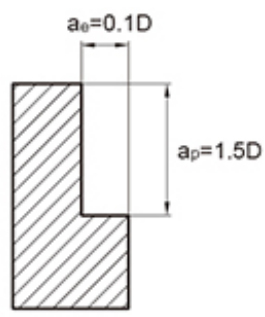

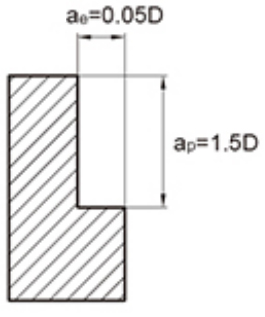

Maksymalna głębokość cięcia
								Średnica narzędzia	Głębokość cięcia ap
								∅1	0,15D
								∅3	0,3D

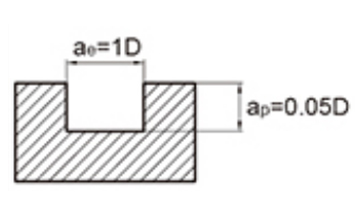

1. Powyższa tabela przedstawia standardowe wartości dla obróbki frezowania bocznego. Podczas wycinania rowków za pomocą narzędzia prędkość powinna wynosić 50% ~ 70% powyższej tabeli, a posuw powinien wynosić 40% ~ 60% jako wartość standardowa.
2. Proszę używać precyzyjnych obrabiarek i uchwytów narzędziowych.
3. Należy używać chłodziwa powietrzem lub płynu do cięcia, który jest mniej podatny na wytwarzanie dymu.
4. Do frezowania bocznego zaleca się stosowanie frezowania sekwencyjnego.
Gdy sztywność obrabiarki i montażu przedmiotu obrabianego jest niska, mogą wystąpić wibracje i nietypowy dźwięk. W takim przypadku prędkość i posuw podane w powyższej tabeli należy z roku na rok zmniejszać.
6. Zminimalizuj długość wysięgu narzędzia tak bardzo, jak to możliwe, bez zakłóceń.

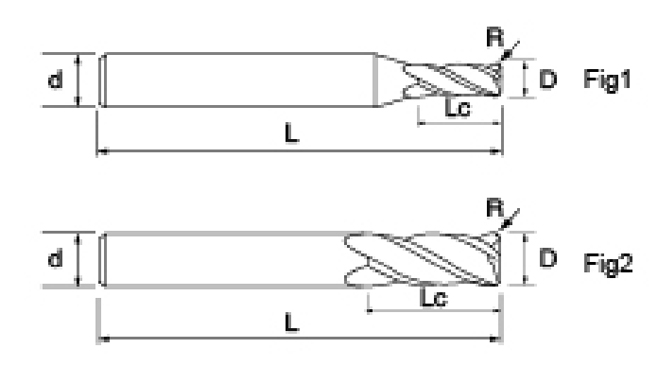

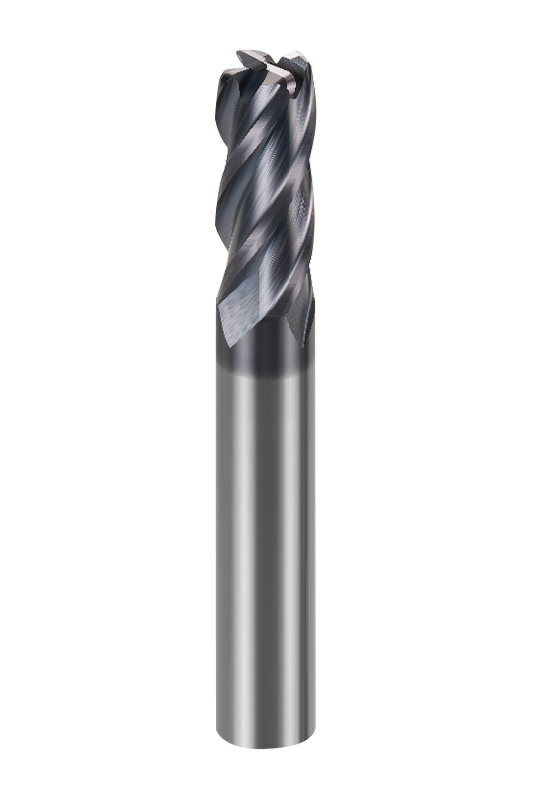

Czterostrzowy frez zaokrąglony NNC-4R jest dostępny w różnych rozmiarach, obejmujących różne średnice narzędzi, długości ostrza i zakresy kąta R, i można go elastycznie dopasowywać do różnych podmodeli, aby sprostać różnorodnym potrzebom przetwarzania. Każdy podmodel może działać stabilnie w różnych sytuacjach, od wykańczania po obróbkę zgrubną, dzięki czemu proces przetwarzania jest bardziej ukierunkowany i wydajny.

Przyjmuje specjalnie zaprojektowany okrągły kształt ostrza, aby skutecznie redukować wibracje podczas cięcia i poprawiać wykończenie obrabianej powierzchni. Konstrukcja z 4 rowkami nie tylko poprawia zdolność narzędzia do usuwania wiórów, ale także zwiększa sztywność ostrza, zapewniając bardziej niezawodne wsparcie podczas ciągłego skrawania z dużą prędkością.

Dzięki połączeniu precyzyjnego szlifowania i zaawansowanej technologii powlekania, 4-ostrzowe frezy trzpieniowe NNC-4R z okrągłym czubkiem charakteryzują się wyjątkową odpornością na zużycie i odporność na ciepło. Precyzyjny proces produkcyjny pozwala zminimalizować błąd rozmiaru narzędzia, a powłoka skutecznie tłumi tarcie i ciepło skrawania, dzięki czemu można wydłużyć żywotność narzędzia i osiągnąć stabilną pracę przy wyższych parametrach skrawania.

Ten frez z zaokrąglonym nosem nadaje się do obróbki różnych popularnych materiałów, takich jak stal węglowa, stal nierdzewna, stal formierska i stopy miedzi, i do pewnego stopnia radzi sobie z przedmiotami o wyższej twardości. W przypadku zastosowań związanych z obróbką precyzyjną, wymagających wysokiej jakości powierzchni, NNC-4R może również zapewnić doskonałe wykończenie produktu końcowego.
