Frezy trzpieniowe z 2 rowkami okrągłymi

Przetworzone materiały	Żeliwo Żeliwo sferoidalne		Stal węglowa, stal stopowa ~750N/mm²		Stal węglowa, stal stopowa ~30HRC		Stal wstępnie hartowana, stal ulepszana cieplnie ~40HRC		Stal nierdzewna		Stal wstępnie hartowana, stal ulepszana cieplnie ~50HRC
Średnica (mm)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)
1	20000	200	20000	200	20000	160	20000	160	20000	60	20000	120
2	15000	320	15000	320	15000	290	15000	280	11150	84	13000	180
3	14000	545	14000	545	13000	510	10600	420	7500	120	8500	330
4	10800	560	10800	560	10000	520	8000	430	5500	130	6500	335
5	8200	580	8200	580	7600	540	6400	450	4500	130	5000	355
6	7000	600	7000	600	6400	550	5300	460	3700	140	4200	360
8	5200	600	5200	600	4800	550	4000	460	2800	140	3200	365
10	4200	580	4200	580	3800	540	3200	445	2200	140	2500	350
12	3500	580	3500	580	3200	540	2650	445	1850	140	2100	350

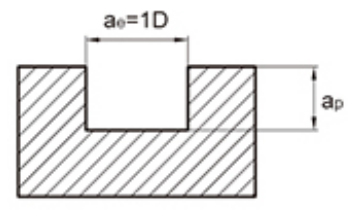

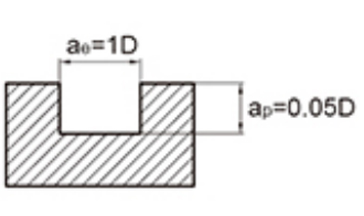

Maksymalna głębokość cięcia
								Średnica narzędzia	Głębokość cięcia ap
								∅1	0,15D
								∅3	0,3D

1. Powyższa tabela przedstawia standardowe wartości dla obróbki frezowania bocznego. Podczas wycinania rowków za pomocą narzędzia prędkość powinna wynosić 50% ~ 70% powyższej tabeli, a posuw powinien wynosić 40% ~ 60% jako wartość standardowa.
2. Proszę używać precyzyjnych obrabiarek i uchwytów narzędziowych.
3. Należy używać chłodziwa powietrzem lub płynu do cięcia, który jest mniej podatny na wytwarzanie dymu.
4. Do frezowania bocznego zaleca się stosowanie frezowania sekwencyjnego.
Gdy sztywność obrabiarki i montażu przedmiotu obrabianego jest niska, mogą wystąpić wibracje i nietypowy dźwięk. W takim przypadku prędkość i posuw podane w powyższej tabeli należy z roku na rok zmniejszać.
6. Zminimalizuj długość wysięgu narzędzia tak bardzo, jak to możliwe, bez zakłóceń.

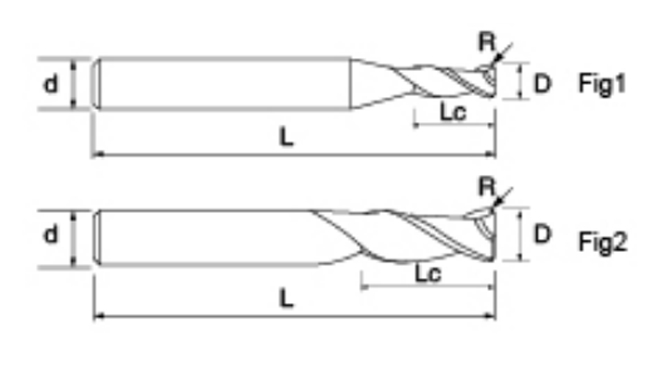

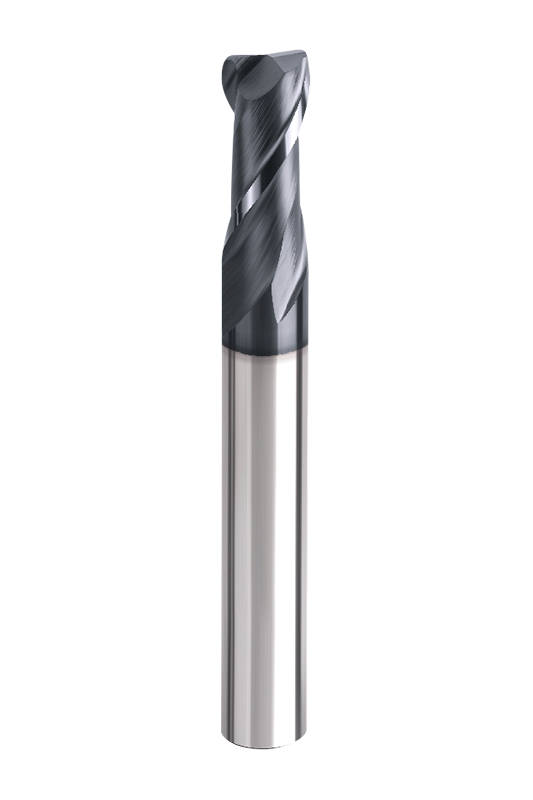

Frezy trzpieniowe NNC-2R z 2 rowkami okrągłymi oferują różnorodne kombinacje średnic i promieni, aby sprostać różnym wymaganiom obróbki. Na przykład podmodele, takie jak NNC-2R-D1-R0.2 i NNC-2R-D1.5-R0.5, idealnie nadają się do precyzyjnego cięcia w małych przestrzeniach lub mniejszych detali, natomiast większe rozmiary, takie jak NNC-2R-D4-R2 i NNC-2R-D6-R3, idealnie nadają się do zastosowań wymagających dużej objętości lub głębokich wgłębień. Szeroki zakres specyfikacji pozwala użytkownikom zrównoważyć długość narzędzia, średnicę skrawania i promień ostrza narzędzia, aby uzyskać najlepsze wyniki dla różnych warunków obrabianego przedmiotu.

W serii zastosowano geometrię zaokrąglonego ostrza, aby skutecznie zmniejszyć koncentrację naprężeń na końcówce narzędzia i zoptymalizować ścieżki skrawania, poprawiając w ten sposób wydajność obróbki. Konstrukcja z podwójną krawędzią poprawia odprowadzanie wiórów podczas frezowania bocznego, zachowując jednocześnie doskonałe wykończenie powierzchni i stabilność podczas obróbki krzywizn i skomplikowanych konturów. Zakrzywiona krawędź skrawająca pomaga zminimalizować drgania i zapewnia doskonałą jakość powierzchni nawet w warunkach dużych posuwów i dużych prędkości.

Frezy trzpieniowe NNC-2R z 2 ostrzami i zaokrąglonymi ostrzami charakteryzują się wytrzymałą, nieodpryskującą (0,6 μm) drobnoziarnistą matrycą, która jest precyzyjnie szlifowana CNC, aby zapewnić stałą jakość i wysoką odporność na zużycie. Zaawansowana technologia powlekania zmniejsza współczynniki tarcia i zmniejsza gromadzenie się ciepła, wydłużając żywotność narzędzia.

Te frezy trzpieniowe nadają się do operacji półwykończeniowych i wykończeniowych na typowych materiałach, takich jak stal, stal nierdzewna, stopy aluminium i stopy miedzi, a jednocześnie nadają się do obróbki twardszych materiałów, takich jak stal hartowana i stal matrycowa.
