Frezy trzpieniowe z 2 rowkami kulistymi

Przetworzone materiały	Żeliwo Żeliwo sferoidalne		Stal węglowa, stal stopowa ~750N/mm²		Stal węglowa, stal stopowa ~30HRC		Stal wstępnie hartowana, stal ulepszana cieplnie ~40HRC		Stal nierdzewna		Stal wstępnie hartowana, stal ulepszana cieplnie ~50HRC
Średnica (mm)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)	Prędkość obrotowa (min -1 )	Prędkość podawania (mm/min)
R0,5	40000	800	40000	800	38000	700	32000	320	22300	200	25000	275
R1.0	24000	900	24000	900	19000	760	16000	400	11150	230	13000	275
R1.5	15500	950	15500	950	12750	760	10600	450	7400	290	8500	280
R2.0	11500	950	11500	950	9550	760	8000	550	5550	370	6500	370
R2.5	9500	1050	9500	1050	7650	800	6400	550	4450	370	5000	375
R3.0	8000	1050	8000	1050	6400	800	5300	580	3700	390	4200	390
R4.0	6000	1300	6000	1300	4800	950	4000	700	2750	455	3200	440
R5.0	4800	1200	4800	1200	3800	900	3200	650	2200	430	2500	440
R6.0	4000	1100	4000	1100	3200	840	2650	610	1850	430	2100	420
R8.0	3000	1050	3000	1050	2400	800	2000	600	1350	380	1600	375
R10.0	2400	950	2400	950	1900	680	1600	560	1100	370	1250	330

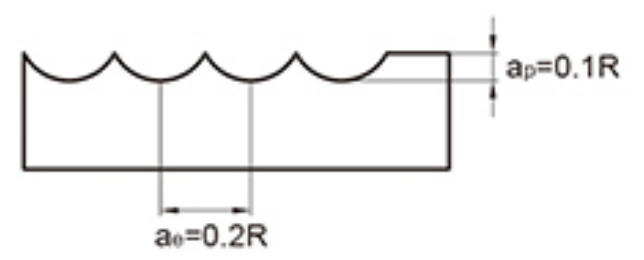

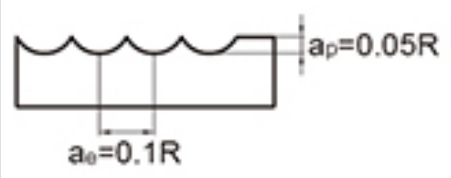

Maksymalna głębokość cięcia

1. Proszę używać precyzyjnych obrabiarek i uchwytów narzędziowych.
2. Należy używać chłodziwa powietrzem lub płynu do cięcia, który jest mniej podatny na wytwarzanie dymu.
3. Do frezowania bocznego zaleca się stosowanie frezowania sekwencyjnego.
4. Gdy sztywność obrabiarki i montażu przedmiotu obrabianego jest niska, mogą wystąpić wibracje i nietypowy dźwięk. W takim przypadku prędkość i posuw podane w powyższej tabeli należy z roku na rok zmniejszać.
5. Zminimalizuj długość zawieszenia narzędzia tak bardzo, jak to możliwe, bez zakłóceń.

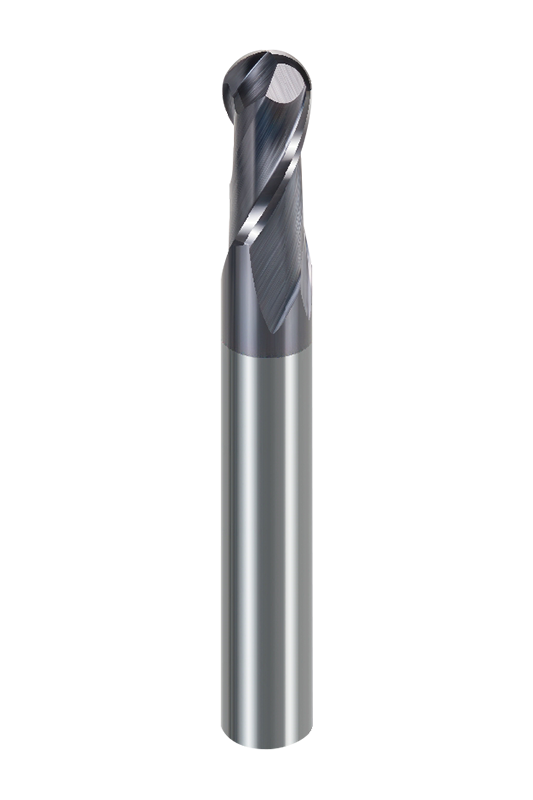

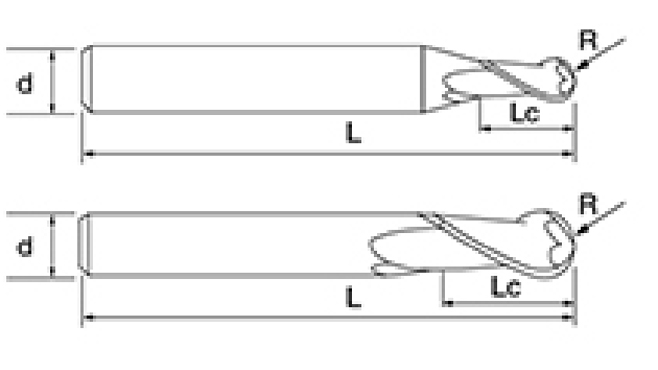

Frezy trzpieniowe NNC-2B z 2 ostrzami kulistymi zapewniają dużą elastyczność w doborze rozmiaru, przy średnicach od 1 mm do 10 mm, typowych długościach rowków od 2 mm do 25 mm i długościach całkowitych obejmujących 50 mm, 75 mm i 100 mm. Te różne kombinacje mogą spełnić różnorodne wymagania dotyczące obróbki, takie jak płytkie rowki, cięcie ukośne i złożona obróbka konturów, przy jednoczesnym zachowaniu stabilnej sztywności narzędzia nawet przy mniejszych średnicach.

Narzędzie ma geometrię kulistego ostrza, a jego zakrzywiona krawędź skrawająca pomaga zmniejszyć opory skrawania i poprawić wykończenie powierzchni. Zrównoważony rozkład krawędzi skrawających wzdłuż przejścia łuku zapewnia bardziej równomierną siłę podczas pracy, skutecznie redukując wibracje narzędzia i dodatkowo poprawiając jakość powierzchni i dokładność wymiarową.

Frezy trzpieniowe z 2 ostrzami kulistymi są produkowane przy użyciu precyzyjnej technologii szlifowania CNC z drobnoziarnistą matrycą o wysokiej wytrzymałości, niekruszącą się (0,6 μm), która może zachować ostrość i trwałość nawet w warunkach skrawania z dużymi prędkościami. Najnowsza powłoka kompozytowa chromowo-aluminiowa charakteryzuje się doskonałą odpornością na ciepło i zużycie, dzięki czemu frez palcowy utrzymuje stabilną pracę w wysokich temperaturach i znacznie wydłuża żywotność narzędzia.

Te frezy trzpieniowe nadają się do obróbki szerokiej gamy materiałów o twardości do HRC45, w tym stali węglowej, stali stopowej, stali wstępnie hartowanej i żeliwa, a także metali nieżelaznych, takich jak stopy miedzi.
