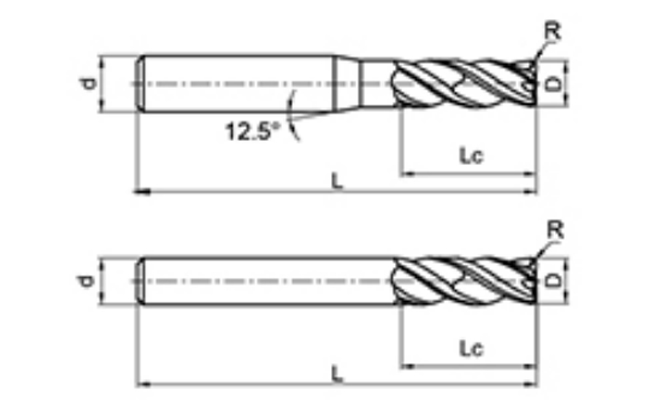

Frezy okrągłe ze stali nierdzewnej z 4 ostrzami o nierównej podziałce zębów

Przetworzone materiały	Żeliwo, stal węglowa, stal stopowa ~30HRC		Stal nierdzewna		Stal wstępnie hartowana, stal ulepszana cieplnie ~40HRC		Stal wstępnie hartowana, stal ulepszana cieplnie ~50HRC		Stal hartowana ~55HRC
Średnica (mm)	Prędkość obrotowa (min⁻¹)	Prędkość podawania (mm/min)	Prędkość obrotowa (min⁻¹)	Prędkość podawania (mm/min)	Prędkość obrotowa (min⁻¹)	Prędkość podawania (mm/min)	Prędkość obrotowa (min⁻¹)	Prędkość podawania (mm/min)	Prędkość obrotowa (min⁻¹)	Prędkość podawania (mm/min)
3	15900	1460	8500	215	13270	1140	10600	755	7430	430
4	11900	1510	6370	225	9950	1160	8000	770	570	440
5	9500	1620	5060	225	7960	1210	6400	810	4460	465
6	7900	1590	4250	250	6630	1235	5300	825	3710	465
8	5900	1590	3180	250	4970	1220	4000	815	2785	485
10	4700	157	2550	250	3980	1210	3200	810	2230	450
12	4000	1570	2120	250	3310	1210	2650	810	1855	450
14	3400	1460	1820	215	2840	1130	2300	755	1590	430
16	3000	1460	1590	215	2480	1130	2000	755	1390	430
18	2600	1440	1410	190	2210	1115	1800	740	1240	420
20	2400	1440	1270	190	1990	1115	1600	740	1115	420

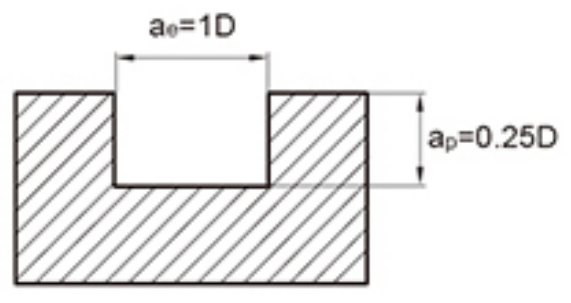

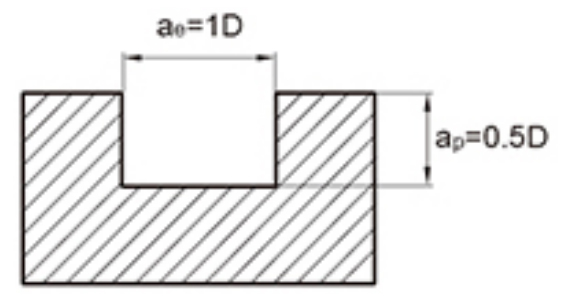

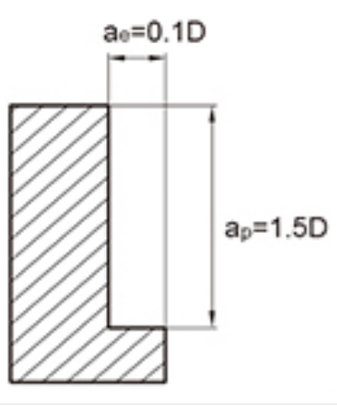

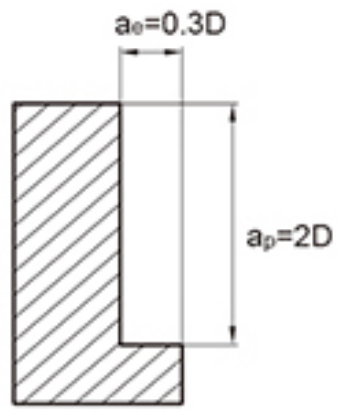

Maksymalna głębokość cięcia

1. Powyższa tabela przedstawia standardowe wartości dla obróbki frezowania bocznego. Podczas wycinania rowków narzędziem prędkość powinna wynosić od 60% do 80% wartości z powyższej tabeli, a posuw powinien wynosić standardowo od 50% do 70%.
2. Proszę używać precyzyjnych obrabiarek i uchwytów narzędziowych.
3. Należy używać chłodziwa powietrzem lub płynu do cięcia, który jest mniej podatny na wytwarzanie dymu.
4. Do frezowania bocznego zaleca się stosowanie frezowania sekwencyjnego.
5. W przypadku nieprawidłowego montażu obrabiarek i przedmiotów obrabianych mogą wystąpić wibracje i nietypowe dźwięki. W takim przypadku prędkość i posuw podane w powyższej tabeli należy z roku na rok zmniejszać.
6. Zminimalizuj wysięg narzędzia tak bardzo, jak to możliwe, bez zakłóceń.

Frezy okrągłe ze stali nierdzewnej z 4 ostrzami i nierówną podziałką zębów charakteryzują się nierówną podziałką zębów, optymalizując rozkład siły skrawania, skutecznie redukując wibracje skrawania i poprawiając stabilność obróbki. Konstrukcja ta szczególnie nadaje się do materiałów trudnych w obróbce, zapewniając dłuższą żywotność narzędzia przy jednoczesnej poprawie jakości obrabianej powierzchni.

Frez jest produkowany przy użyciu technologii precyzyjnego szlifowania i wybranego materiału zapobiegającego odpryskom o grubości 0,5 μm, w połączeniu z najnowszą technologią powlekania specyficzną dla stali nierdzewnej, aby jeszcze bardziej zmniejszyć opór cięcia. Zoptymalizowany kąt spirali wynoszący 38°-41° pomaga zredukować ciepło skrawania, poprawia wydajność usuwania wiórów i zapewnia płynniejszą obróbkę.

Nadaje się do obróbki szerokiej gamy materiałów, w tym żeliwa (S50C/HT250/Q235), stali stopowych (P20/H13/D2), stali narzędziowych, stali ulepszanych cieplnie (NAK80/718H/FDAC), stali ulepszanych cieplnie (SKD61/1.2343ESR), stali nierdzewnych (SUS304/316/316L) i stopów tytanu (Ti-6Al-4V), doskonale sprawdza się w zakresie twardości od 22HRC do 55HRC.

Dostępny jest szeroki zakres specyfikacji, ze średnicami frezów w zakresie od 4 mm do 20 mm i opcjonalnymi promieniami łuku od 0,2 mm do 3 mm, zaspokajającymi różne potrzeby w zakresie obróbki. Dzięki różnym opcjom długości frezu, średnicy trzpienia i długości całkowitej modele są różnorodne i można je elastycznie łączyć, aby spełnić różne scenariusze precyzyjnej obróbki.
